原创作者：晓月池塘 经验分享/缺相保护 图一：
图一为零序电压缺相保护，电压继电器的动作电压，可根据电动机的功率来调整。本电路可用于小型电动机的保护。最大特点是简单，缺点是需要仔细选择继电器线圈电压，电机必须Y接法。 图二：

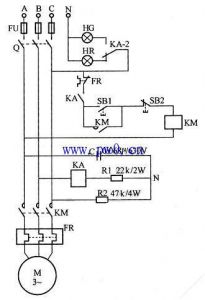

图二为相序与缺相保护，闭合上开关Q，当电路为A、B、C顺相序时，继电器KA线圈上有216V电压，使KA吸合，这时按下起动按钮SB1，由于KA常开触点已经闭合，所以接触器KM得电吸合并自锁，电动机起动并运转。当电源为A、C、B相序时，在KA线圈上仅有42V电压，KA不动作，并且即便按下按钮SB1，KM也不动作，电动机不转，实现逆相保护。 图三：
图三是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。比较器输入极性稍加变动，亦可用高电平封锁PWM信号。这种缺相保护电路采用光耦隔离强电，安全可靠,RP1、RP2用于调节缺相保护动作阈值。 图四：
图四使用LSE的缺相保护，在A、B、C三相中均串入LSE器件。当三相电力线均完好时，LSE的④脚输出高电平，此时继电器J1、J2、J3均处于吸合状态，从而使三相交流接触器CJ吸合，其触点CJ1、CJ2、CJ3自保，电动机M正常工作。如果A、B、C三相电源中有任意一相断开，将导致其中一只LSE的①、②脚间呈断开状态，相应的LSE器件上的④脚就会变为低电平，其继电器J就会释放。由于其触点j1、j2、j3在CJ的回路中呈与门的逻辑关系，故只要其中的任一只触点断开，均会导致CJ断电释放，从而使得CJ1、CJ2、CJ3触点全部断开，保护了电动机M。电路中设置了12V直流电源，使该保护电路可靠性得到保证。 图五：
图五为零序电流互感器缺相保护，电路正常时，合上电源开关QS，按SB1按钮，线圈KM1得电，KM1的主触头闭合，自锁触头闭合自锁，电动机连续正转。此时零序电流互感器二次绕组的接线按下图所示接好，闭合回路的三相电动势之和为零，所以不产生环流，继电器KM2两端的电压为零，继电器不工作，KM2的常闭(dl、d2)不动作，电动机正常工作。当电动机某相断电时，互感器T二次侧缺一相感应电压，闭合回路的三相电动势之和不为零，AB间产生一个电压，电压大小为两相感应电压之矢量和，该电压经二极管整流，在继电器两端产生直流电压（调整互感器的匝数比使该电压在24V），继电器KM2动作，其常闭触头(dl、d2)动作断开控制电路，KM1线圈失电，KM1的主触头断开，电动机停止。 图六：
图六所示为电流型三相电动机断相保护电路。3个电流互感器Tl、T2及T3对电动机运行中的三相电流进行检测，采集到的信号分别由VDl、VD2及VD3整流，Cl、C2及C3滤波，由VD4、VD6及VD8组成的或门电路经R4、R5分压送到电压比较器Al的同相端；VD5、VD7、VD9组成的与门电路作为三相电流有无的识别输出电路，送进电压比较器Al的反相端。 互感器Tl～T3采购市售成品。电容C1～C3用10μF／25V的电解电容器；C4用0.1μF／63V陶瓷片电容器；C6用470μF／25V的电解电容器；C5是抗干扰吸收电容，动作太灵敏时可增大C5的电容值，反之减小C5的值，其范围为4.7～33μF／25V。电阻Rl=R2=l.2kΩ，R4=390kΩ，R5=680kΩ，R6=15kΩ，R7=2kΩ，标称功率均为1／8W的RJ电阻。稳压二极管VD11，其稳压值为8V左右。其他二极管都用1N4004。 图七：
图七为电动机综合保护器原理，工作过程如下：
转载出自“头条号/低压电工”
|
