等离子屏自检及电源板单独工作方法:
一、 三星42寸
1、     三星S42SD-YD04(V2)屏自检
(1)   将电源板上的CN802(3)GND与(4)PS-ON脚短接
(2)   将逻辑板上SW2001拨为(1)(3)上,(2)(4)下;自检完后恢复成正常工作模式(1、2、4上,3下)
(3)    断开主板使用连接排线,接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板单独维修方法:将电源板上CN802(3)GND(4)PS-ON脚短接,把VS-ON与D5V短接,在VS上接100W灯泡作为假负载检测电源板上各组输出电压。
2、三星S42SD-YD05(V3)自检
(1)将电源板上的JP8005短接
(2)将逻辑板上SW2001拨动开关设置为(1)(3)上,(2)(4)下;自检完后恢复成
正常工作模式(1、2、4上,3下)
(3) 断开主板上使用连接排线,接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板单独检修方法:将电源板上CN9004(3)(4)脚短接或将JP8005短接;将VS-0N与D5V短接或将JP8002短接。
3、三星S42SD-YD07(V4)屏自检
(1)将电源板上CN8007(3)GND与(4)Relay脚短接
(2)将逻辑板上CN2034(3)(4)脚短接
(3) 断开主板使用连接排线,接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板单独维修方法:将电源板上Realay与地短接或将CN8007(3)(4)脚短接,将VS-ON与D5V短接。
4、三星S42SD-YD09(V5)屏自检
(1)将电源板CN8003的(3)GND与(4)Ps-ON脚短接(从下往上数)
(2)将逻辑板上的CN2034(3)(4)脚短接(左右短接)
(3)断开主板使用连接排线,接通AC220V电压,屏幕显示白场,说明屏和屏上组件组件正常。
电源板单独维修方法:将电源板上PS-ON与地短接;把VS-ON与D5V短接
5、三星S42AX-YD01屏自检
(1)将电源板上插座CN8007的③(GND)脚与④(Relay)脚短接;将逻辑板上插座CN2072短接
(2)接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板单独维修方法:将电源板上CN8007(3)(4)脚短接;把VS-ON与D5V短接。
6、三星S42AX-YD02屏自检
(1)      将电源板上插座CN8003的⑧(PS-on)脚与⑨(GND);
(2)      将逻辑板上插座CN2072的③脚与④脚短接
    (3)将主板上所有的连接排线断开,接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板单独维修方法:将电源板上的CN8007(3)(4)脚短接(即PS-ON与地短接);将VS-ON与D5V短接
7、三星S42AX-YD03屏
(1)   将电源板上的PS-ON与地短接
(2)   将逻辑板上的CN2013插座水平方向短接
(3)   将主板所有的连接排线断开,接通AC 220V电压,屏幕显示正常的白场信号,说明屏和屏上组件组件正常。
电源板的单独维修方法:将电源板上的PS-ON与地短接;将VS-ON与D5V断接
8、三星S42AX-YD05屏自检
(1)  将电源板上的CN8003(3)(4)脚短接【即PS-ON与地短接】
(2)  将逻辑板上的CN2007(3)(4)脚短接(水平方向短接)
(3)  将主板上所有的连接排线断开
(4)  通电后会出现屏自检画面,九种变化的屏保画面
电源板单独维修方法:将电源板上的CN8003(3)(4)脚短接,将VS-ON与D5V短接。
9、三星S42AX-YD09屏自检
( 1)   把主板的使用连接线断开。
(2)   把电源板上CN801的(2)脚(PS-ON)与(3)脚(GND)短接。
(3)   把逻辑板上CN2007(3)(4)脚短接。
电源板的单独维修方法:将电源板上CN801的(1)(3)脚(PS-ON与地短接),VS-ON与5.3V短接
10、     三星S42AX-YD11屏自检
(1)   将电源板上的CN801的(1)PS-ON与(4)GND脚短接
(2)   将逻辑板上F2000旁边的插座(无位号)(3)(4)脚短接
(3)   将主板上所有的排线断开,通电后屏幕出现自检测试画面
电源板单独维修方法:将电源板上PS-ON与地短接;VS-ON与5.3V短接
11、     三星S42AX-YD12屏自检
(1)     将电源板上CN801的(1)(5)脚短接;
(2)   将逻辑板的CN2007的(3)(4)脚短接
(3)   将主板上所有连接排线断开,通电后屏幕出现自检测试画面
电源板单独维修方法:将PS-ON与地短接;将VS-ON与D5.3V短接
12、三星S42AX-YD13屏自检
  (1)将电源板上CN801的(1)(5)脚短接;
(2)将逻辑板的CN2007的(3)(4)脚短接
(3)将主板上所有连接排线断开,通电后屏幕出现自检测试画面
电源板单独维修方法:将PS-ON与地短接;将VS-ON与D5.3V短接
13.三星S42AX-YD15屏自检
  (1)将电源板上CN801的(1)(5)脚短接;
(2)将逻辑板的CN2007的(3)(4)脚短接
(3)将主板上所有连接排线断开,通电后屏幕出现自检测试画面
电源板单独维修方法:将PS-ON与地短接;将VS-ON与D5.3V短接
二、三星50寸
1、三星S50HW-YD01屏(PT5016机器使用)
(1)    将电源板上CN8002(3)(4)脚短接(PS-ON与地短接)
(2)    将逻辑板上CN2012短接
(3)    断开主板使用连接排线
电源板单独检修方法:将电源板上PS-ON与地短接;VS-ON与D5V短接
2、三星S50HW-YD02屏
(1)    将电源板上CN8003的(3)(4)脚短接;(PS-ON与地短接)
(2)    将逻辑板上CN2007(3)(4)脚短接;(VS-ON与D5V短接)
(3)    将主板上使用连接排线断开
  电源板单独维修方法:将PS-ON与地短接;将VS-ON与D5V短接
3.三星S50HW-YD09屏
同YD02
4.三星S50HW-YD11屏
(1)将电源板上CN801的(1)(4)脚短接;(PS-ON与地短接)
(2)将逻辑板上F2000旁边的插座(无位号)(3)(4)脚短接
(3)将主板上使用连接排线断开
电源板单独维修方法:将电源板上VS-ON与地短接;把PS-ON与D5V短接
5.三星S50HW-YD13屏自检
(3)   将PS on接地
(4)   VS-on接D5V
(5)   更改逻辑板上的跳线
电源板单独维修方法:将电源板上VS-ON与地短接;把PS-ON与D5V短接
6.三星S50HW-YD15屏自检
   同YD13
电源板单独维修方法:将PS-ON与地短接;将VS-ON与D5.3V短接
7.三星S50HW-XD02屏自检
(1)    把主板到逻辑板的连接线断开
(2)    将逻辑板上的拨动开关设置为(1)(4)(5)上;(2)(4)(6)下;【正常状态为(2)(4)上,(1)(3)(5)(6)下】
(3)    通电二次开机即可实现自检
电源板单独工作:将VS-ON与地短接,将PS-ON与D5V短接
8.三星S50HW-XD03屏自检
(1)    把主板到逻辑板的连接线断开
(2)    将逻辑板上的拨动开关设置为(1)(2)(3)(4)(5)上;(6)下【正常状态:(1)(3)上;(2)(4)(5)(6)下】
(3)    通电二次开机即可实现自检。
电源板单独维修方法:将电源板上VS-ON与地短接;把PS-ON与D5V短接
三、LG屏
1、LG-V7屏(LG-V7屏使用2种电源板,方法基本相同,只是电源板SW601的位置有差异)
(1)   将电源板上的输出端的SUB模块上的SW601的AUTO端与中间的两个针短接
(2)   如果电源板上SW601是拨动开关,将SW601拨到AUTO的一端。
(3)   将主板上使用的排线断开
(4)   将逻辑板上R407取掉(断开R407)
(5)   通电后屏幕会出现自检测试画面
电源板单独维修方法:
(1)将电源板SUB模块上的插座SW601的AUTO一端与中间的2根针短接;或将带拨动开关的SW601拨到与AUTO的一端
     (2)将电源板上输出端5VCTRL与地之间接5W/10欧的电阻
     (3)在VS负载上接1001W灯泡,检测电源板的所有输出电压是否正常。
2、 32寸LG屏 (PDP32F10000、PDP32F1T374、PDP32F1X374、PDP32F1T031、
PDP32F1X031、PDP32G1T001)
(1)   将主板上所有的连接排线全部断开
(2)   将逻辑板上R117、R118处旁边的两个小孔短接
(3)   通电,屏幕出现自检测试画面(彩卡信号)
电源板单独维修方法:将电源板上输出端所有连接排线全部断开,通220V交流电,检测所有输出电压是否正常
3、 LG42G1T245自检方法
(1)将电源板插座P8813的RL-on与5V脚短接;
(2)将逻辑板上R211、R241旁两测试孔短接。
4、PDP42G1T001自检方法
(1)将电源板与主板连接线断开
(2)将逻辑板上R211、R241旁两测试孔短接
(4)  接220交流

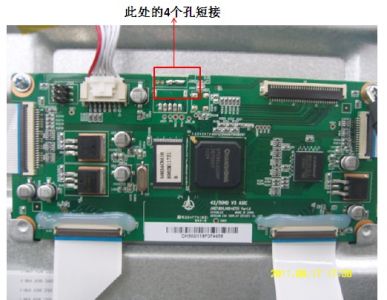

5、PDP50X4TA35自检:
(1)逻辑板P1插座,4个针短路。
四、虹欧
1、虹欧屏PM50HD-1000屏自检方法一(白屏)
1)  逻辑板上开关U4的1.2 脚拨到ON位置,3.4.5拨到OFF位置。
2)  电源板上插座CN803[1]脚5VVSB与[3]脚PM-ON短接
3)  [注]逻辑板接外部信号时开关U4的1.2.3.4.5都要拨到OFF位置
2、虹欧屏PM50HD-1000屏自检方法二(红.绿.蓝交替出现)
1)  逻辑板上开关U4的1.2 .3脚拨到ON位置,4.5拨到OFF位置
2)  电源板上插座CN803[1]脚5VVSB与[3]脚PM-ON短接
3)  [注]要固定一种显示颜色时,当该颜色出现时马上把U4的3脚也拨到OFF位置
电源板单独检修方法:
1)将插座CN803(1)、(3)脚短接;
2)将插座CN802(2)、(3)脚短接;
3)加电测试VS-207V,VVA-57V,VG-15V,B5V,D5V是否正常。
3、虹欧屏PM50HD-2000屏自检方法
1)将电源板上插座CN802的PS-ON与地短接;
2)将逻辑板上自检开关1、2脚短开机是全白场,若装第3脚下下短接为白、红等循环信号。
4、虹欧屏PM50HD-2111屏自检方法
1将逻辑板插座位号U4短接,
2)将电源板的CN802的最右侧下端的一脚和3脚短接。
5、虹欧屏PM42HD2000屏自检方法
同50寸。
6.PM50H3000屏自检
1) 电源上PS-ON低电平(接地),VS-ON高电平(接5V-VSB)
2) 逻辑板短接见图:
五、松下屏
松下屏没有办法实现屏的自检,不能像三星、LG屏那样通过自检的方式判断故障是主板引起,还是屏组件或屏本身故障引起。松下屏的自检只有使用松下公司的专用遥控器和接收头,根据指示灯的闪烁次数判断故障范围,因为在松下屏上,SS板需要反馈STB-PS信号,所以不能断开SS板进行故障判断.当电视机出现不开机或者是屏幕黑屏的故障现象时,可以把与主板的所有连接线断开,给电源板供220V电压,如果屏和屏上组件是正常的,屏幕会点亮(即屏幕有微微发光)
松下屏电源板单独维修方法和去保护电路的方法:
1、松下M7屏:
电源板的单独维修方法:
将电源板上P12的(4)(5)脚端接;将电源板上的P27的(2)(4)脚短接;在VS输出端接100W灯泡。
断开保护电路方法:
(1)Y板—将SC20插座(Y板)上的S0S1的(11)和S0S2的(12)脚断开
(2)Z板—将SS23插座上的(9)脚断开,该脚高电平时保护。
2、松下M8屏:
电源板单独维修方法:
将电源板上P12的(4)(5)脚短接;将电源板上P25的(17)(10)脚短接,在VS输
出端接100w灯泡
断开保护电路的方法:
(1)Y板——将Y板上SC20的(11)(12)脚断开
(2)Z板—将Z板上的SC23的(9)脚断开,高电平保护。
3、松下S9屏:
电源板单独维修方法:
将电源板上的P15的(17)脚和(10)脚短接;把电源板上的P12的(10)脚对地短
路,在VS输出端接100W灯泡
断开保护的方法:
(1) Y板——将Y板上的SC20的(11)(12)脚断开
(2) Z板——将Z板上的SC23的(8)脚断开
(3)电源板的保护测试脚P25的(16)脚,高电平保护
4、松下42H10屏
电源板的单独维修方法:
将电源板的P25的(9)脚和(11)脚短接
断开保护电路方法:
(1)Y板——将Y板上的SC20的(15)(16)脚断开
(2)   Z板——将Z板上的SS23的(8)脚断开
5、松下50H10屏
断开保护电路的方法:
Y板的插座采用的是软排线,无法断开插座上的排线,只有断开对应的元件。Y板——断开SC20(15)脚对应的元件是D480、D862,需要同时将这2个元件断开;(16)脚对应的元件是D585、D499.高电平保护,正常工作应该是低电平。
6.松下MD50-F11屏
电源板的单独维修方法:
(1)     断开主/副电源板与其它组件的连接线;
(2)     将电源板插座P12的(8)(10)脚短接;
(3)     将电源板插座P25的(9)(11)脚短接;
断开保护电路方法:
SS(X)板去保护:断开X板上的插座SS33与C3板的连接线。
SC(Y)板去保护:断开断开SC20与逻辑板的连接线。
SU/SD(Y缓冲)板去保护:将插座SC42R (1)脚与TP59测试点短接。可分去掉一块板,测试另一块板好坏,屏幕相应上或下部会出现光栅。
C1/C2/C3板去保护:将Q061取消即可。也可分别断开C11、C21、C22连接线来判断,注意不可同时断开。
7.松下MD50-H11CJB(MD37-H11CJB)屏
电源板的单独维修方法:
[hide](1)   把P12的8、10脚短接;(2)   把P25的9、11脚短接; (3)   把P11或P2插座接上150W-200W的灯泡(不接可能会误保护)断开保护电路方法:SC(Y)板去保护:断开插座SC20与逻辑板的边接线,能电测各电压正常,不保护了,确定故障在SC、SD、SU板;SD(上Y缓冲板)板去保护:短接SC板SC42的1脚与TP59测试点;,2脚与9脚; SU(下Y缓冲板)板去保护:短接SC板SC42的1脚与TP59测试点;(注:检测时也可反向操作,先判断SD、SU   板,还保护一般就是SC板问题)SS(X)板去保护:断开SS23插座与逻辑板的连接线,若不停机就是SS板故障。若还保护,就测试C1、C2、C3板。C1、C2、C3(地址寻址板)板去保护:断开逻辑板左下角电阻R370。8、松下MD50-H12屏电源板单独维修方法:1)       断开电源板上所有接口连接线; 2)       短接插座P34的1、3脚; 3)       短接P25R 9、11脚;4)       在插座P2两脚间接一个60W-100W灯泡作为假负载。断开保护电路方法:1)   SC(Y)板去保护:将SC板上TPSOS06、TPSOS07两个测试点分别短接到地。2)   SD/SU板去保护:将SC50插座两脚短接,不保护可判断SD或SU板坏。两个板子可分别断开试机。3)   SS(X)板去保护:断开SS23与C3板之间的连接线(或断开SS23的5脚),能出现屏幕光暗显显就是SS板坏。若还保护就恢复SS23接线,再断开与屏的FPC软排线,不保护了就是屏坏。六、松下MD50H11CJB开机保护或停机速查流程   松下MD50H11CJB在2009年大量使用,MD50H11CJB屏本身的保护电路就比以前使用的其它型号松下屏的保护电路多,但是维修中常见的故障还是自动停机,或开机就保护的现象,在上门维修中很难确定故障部位,对维备件的准确申领和维修速度提高有一定的困难,下面就MD50H11CJB屏生产的PDP彩电,出现自动停机或开机就保护的故障部位准确判定方法和顺序进行讲解。    第一步:是否长虹自制主板引起停机或开机就保护的判定    断开长虹自制主板与屏的所有连线,如下图Z板指示灯D253Y板指示灯D583    在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,马上就听见两次继电器的动作的声,并观察Y板(SC)上指示灯D583,Z板(SS)上指示灯D253是否亮。    如果Y板(SC)上指示灯D583,Z板(SS)上指示灯D253亮并且超过5秒钟也没有听到第三次继电器的动作的声(听见第三次继电器的动作的声就是保护停机),观察屏有微亮且长时间不停机说明屏组件正常,不开机或自动停机是长虹自制主板引起的,如果取消了自制主板还是要保护就排除了自制主板引起的故障,再按下面第2步检测。    注:有条件进入屏自检状态在白场或彩条状态下长时间烧机不停机可进一步确定故障在长虹自制主板。    第二步:是否屏电源组件引起停机或开机就保护的判定。    1、取下电源组件LSEP1260后,把P12的8脚和10脚短接[模拟SS板的插座SS34的短接线]。    2、把LSEP1260电源组件P25的9脚和11脚短接[模拟逻辑板的发出的电压打开信号]。    ③、在LSEP1260电源组件P11或P2插座上接150W-200W的灯炮[一定要接灯炮,不接有可能引起误保护]。    4、在LSEP1260电源组件的插座P9上直接加上220V的交流电压如果电源组件正常,就能听到继电器的动作声,并且P11或P2插座上所接150W-200W的灯炮会点亮。    按以上方法单独测试电源组件加电就保护,说明LSEP1260电源组件不正常需要更换,如果灯炮点亮了且测试 P11或P2插座输出的VSUS电压在185V左右,P12插座的1、2、3、脚输出的VAD电压75V,P12的4脚输出的15V电压等都正常,且长时间观察都不停机,就排除了电源组件引起的停机或开机就保护故障,再按下面第三步检测。    第三步:是否是Y板(SC)驱动或SD/SU扫描板引起的停机或开机就保护的判定。    1、首先断开Y(SC)板插座SC20与逻辑板连接的匾平排线。    按第二步的4小步,在LSEP1260电源组件的插座P9上直接加上220V的交流电压且能听到二次继电器的动作声,同时观察Z板(SS)上指示灯D253亮并超过5秒钟也没有听到第三次继电器的动作的声(听见第三次继电器的动作的声就是保护停机),测试电源板输出的VSUS电压一直保持在185V不变,就说明停机故障是Y板(SC)或Y扫描板SD/SU引起的,由于Y(SC)驱动和Y扫描SD/SU有三个板,一般不会同时损坏,所以就要分别进行判定是那一块板引起的停机。    注:如果断开Y板插座SC20与逻辑板连接的匾平排线,上电后还是要保护停机就恢复Y板插座SC20与逻辑板连接的匾平排线,直接按(第四步)测试Z板(SS)。    2、分别取下SU板、SD板扫描上下板的FPC与屏的连接,加电看看是否停机保护。分别取消FPC,断开SD/SU板上FPC与屏的连线后还是要保护停机,说明屏Y扫描电极没有问题,就进入下一步的判定,如果取消某一FPC就不再停机,就是屏电极有短路就要换屏(当然这种现象很少)。
3、确定屏电极正常后,就按下图短接Y(SC)板插座SC42的1脚和3脚(或1脚和TP59测试点短接)。取下SU扫描板进行故障判定。    【注:由于SU板与Y(SC)板之间有保护取样信号,我们在没有故障的屏上取下SU板,或断开SU板与Y(SC)板之间的任一插件都会保护停机所以要短接插座SC42的1脚3脚】。    按下图装回Y(SC)板SD板(SU板不按装),在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,Y板(SC)上指示灯D583,Z板(SS)上指示灯D253点亮和屏的下半部分微亮且长时间不停机说明不开机或自动停机是SU扫描板引起的,如果取消SU板扫描板还是要保护,就排除SU板扫描板引起的故障。   ④、确定SU板扫描板正常后,就按下图短接Y(SC)板插座SC42的1脚和3脚,2脚和9脚,取下SD扫描板进行故障判定。         【注:由于SD板与Y(SC)板之间也有保护取样信号,我们在没有故障的屏上取下SD板,或断开SD板与Y(SC)板之间的任一插件都会保护停机,所以还要短接,2脚和9脚】。    按下图装回Y(SC)板SU板(SD板不按装)如下图,在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,Y板(SC)上指示灯D583,Z板(SS)上指示灯D253点亮和屏的上半部分微亮且长时间不停机说明不开机或自动停机是SD扫描板引起的,如果取消SD板扫描板还是要保护,就排除SD板扫描板引起的故障。取消了SD板试机机按照第三大步的1234小步逐一测试还是要自动停机,那么故障板就确定是Y(SC)扫描驱动板引起的,直接更换Y(SC)板故障排除。    第四步:是否是Z(SS)板引起的自动停机或开机就保护判定    1、断开Z(SS)板插座SS23与逻辑板连接排线,如下图    图3-23  MD50H11CJB屏故障判断实物图    在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,听见两次继电器的动作的声,并观察Y板(SC)上指示灯D583,Z板(SS)上指示灯D253是否亮。    如果Y板(SC)上指示灯D583,Z板(SS)上指示灯D253亮,超过5秒钟也没有听到第三次继电器的动作的声(听见第三次继电器的动作的声就是保护停机),且长时间不停机说明不开机或自动停机是Z(SS)板引起的,直接更换Z(SS)板故障排除。    注:如果断开Z(SS)板插座SS23与逻辑板连接排线,上电后还是要保护停机就恢复Z(SS)板插座SS23排线,直接按(第五步)测试地址板C1/C2/C3板。    第五步:是否是地址板C1/C2/C3引起的自动停机或开机就保护判定    1、断开逻辑板左下角电阻R370,这样就取消逻辑板对地址板C1/C2/C3的5V电压的检测如下图。    2、取消地址板C1与逻辑板C2板的连接线如下。    3、在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,听见两次继电器的动作的声,超过5秒钟也没有听到第三次继电器的动作的声(听见第三次继电器的动作的声就是保护停机),且地址板C2、C3控制的部分屏以有微亮,说明C1板有故障,恢复C1板的连接线,逐一取下与C1板链接的TCP线加电试机,当断开某一个TCP就不保护停机,就是该TCP坏了引起的保护停机故障,需要换屏。如果取消地址板C1与逻辑板C2板的连接线加电后还是要保护,就排除C1板引起的停机或保护的故障。    4、确定C1板正常后就逐一取下与C2、C3板链接的TCP线加电试机,当断开某一个TCP就不保护停机,就是该TCP坏了引起的保护停机故障,需要换屏。    第六步:是否是逻辑板引起的自动停机或开机就保护判定    1、断开Y(SC)板插座SC20与逻辑板连接的匾平排线。2、断开Z(SS)板插座SS23与逻辑板连接排线。3、断开逻辑板左下角电阻R370。在屏电源组件LSEP1260的交流输入插座P9上直接加上220V的交流电压,就听见两次继电器的动作的声,且超过5秒钟也没有听到第三次继电器的动作的声(听见第三次继电器的动作的声就是保护停机),如果取消了1、2、3还是要保护就是逻辑板板引起的故障。[/hide]
