波音737NG飞机APU启动程序图文详解

航佳技术

2014-12-26 厦航工程部 谢翾 航佳技术


登录/注册后可看大图

概述

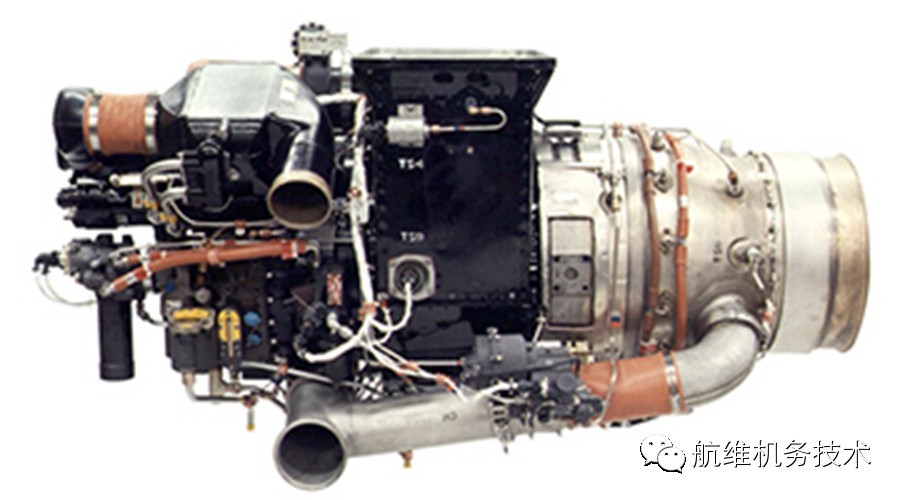

  P9 Z0 l/ o* j+ t+ B/ {波音737NG飞机采用美国联合信号公司制造的131-9B型辅助动力组件，它可以在地面或者空中为飞机各个系统提供电源与气源，使用APU以后可以不使用地面电源或者气源设备来启动飞机。
8 u+ w% N5 v5 T) [9 f( F
  E! c( `9 b8 k1 \  w3 H在高度32000英尺以下，APU可以提供高达90KVA的电源功率；在高度32000英尺到41000英尺范围内，APU可以提供66KVA的电源功率。在高度15000英尺以下，APU可以同时提供电源与气源；气源仅在高度17000英尺以下可以提供。此外，131-9B型APU可以在高度41000以下启动。

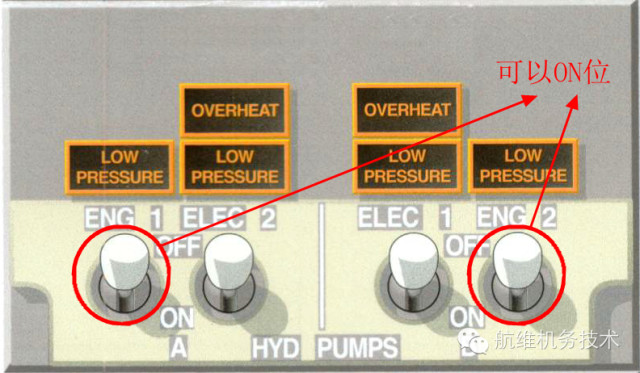

+ c5 {  t; F' P  l% e& X; t8 K3 R准备工作1：进入未上电的驾驶舱，首先需要检查P5板所有电门处于OFF位，P8板气象雷达控制面板的TEST按钮被按下。P5板的发动机液压泵和发动机引气的电门可以置于ON位，如下图
) ^) R: O$ p! n, j6 z2 O2 {


登录/注册后可看大图

' F# t6 Z( e9 L1 s
登录/注册后可看大图

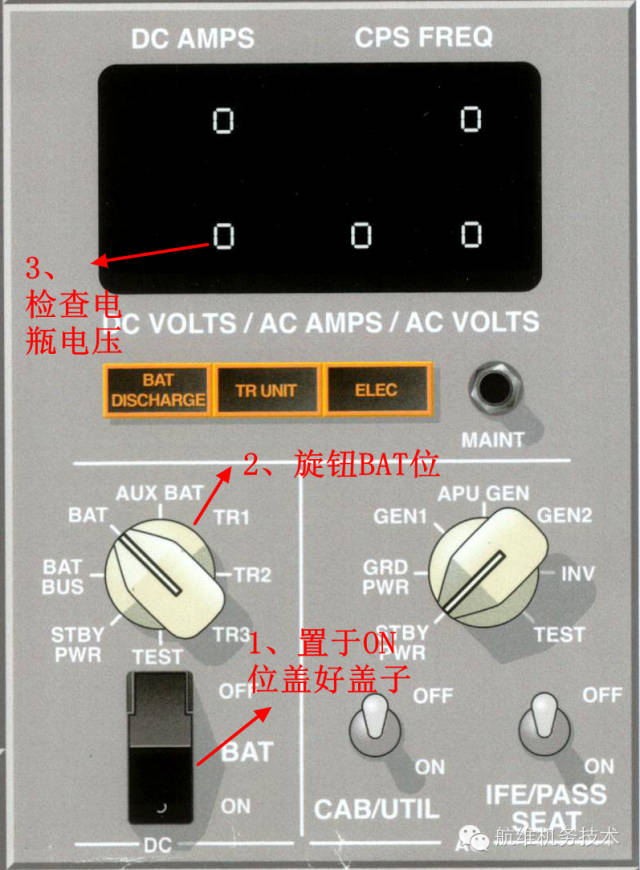

5 p! X- }. y+ ~) X3 k0 ~( A( o# R2：在电表、电瓶及厨房电源组件上接通电瓶电门，盖好电瓶电门保护盖；检查电瓶电压，因为APU的起动机由电瓶的直流电带动，所以启动APU之前必须确认电瓶电压不低于24V，如果电瓶电压小于24V，必须使用外电源来启动APU。电表、电瓶及厨房电源组件如下图。

! \: C. u$ A7 h
登录/注册后可看大图

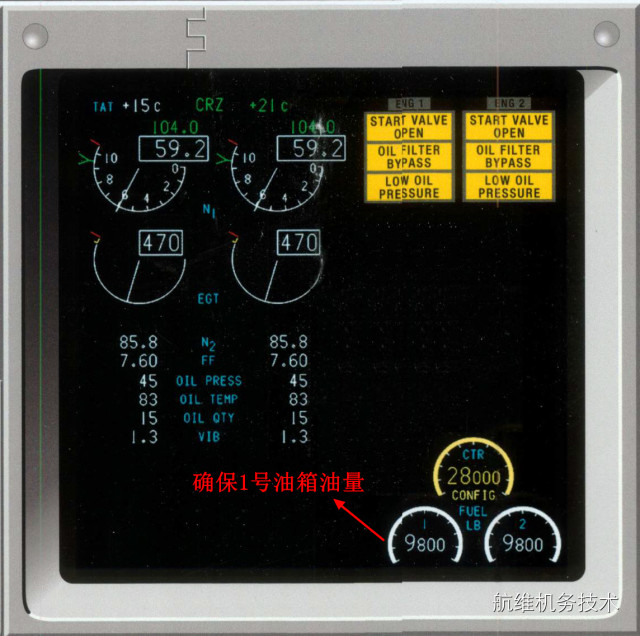

0 ?7 P5 [9 n. K. E8 t( _0 d$ Y3：在P2板上DU上检查一号燃油箱的油量，必须保证油量不少于500磅（227KG），若油箱中燃油量过少又长时间接通燃油泵工作，会导致燃油泵过热，引起起火或者爆炸。
. L% `  W: k+ m  m3 g$ I4 |) A; D


登录/注册后可看大图

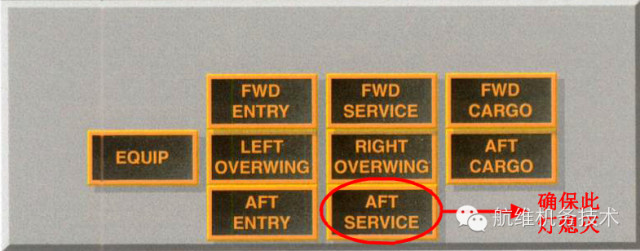

4：确保APU启动和工作的时候，后服务门处于关闭状态，因为APU的进气口位于后服务门右侧，打开后服务门可能导致杂物飘出堵住进气口或者吸入APU导致设备损坏。P5板舱门显示面板如下图。

7 i. K, \- r5 U' s* h4 P2 E
登录/注册后可看大图

  o) i+ o8 o) }3 I$ Q# m5：如果冬季时期启动APU，需要检查APU进气口以及进气口的涡流发生器没有结冰，防止进气口无法打开或者冰块吸入损坏APU。

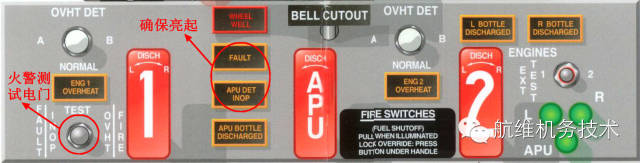

启动步骤:1：进行P8板火警测试面板进行火警测试，扳动P8-1TEST电门到FAULT/INOP位置并保持，确认下图所示灯亮。
$ r% s6 b3 A: t3 z
- u! B; t6 ?0 I/ J$ p/ x


登录/注册后可看大图

: e& B/ Q( q. J3 e  S+ ]7 q' @[backcolor=rgba(177, 59, 197, 0.470588)]P8板上的火警测试面板
$ s4 t5 U5 ^0 ?" u


登录/注册后可看大图

9 r) l, z# e) d# q; X+ b
登录/注册后可看大图

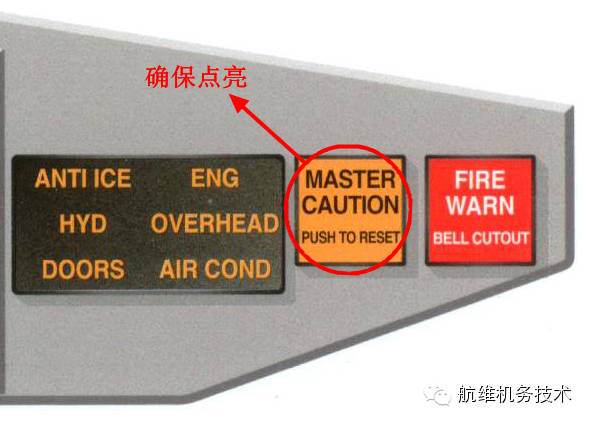

  @' y" O! L' [# N5 L" g) R[backcolor=rgba(177, 59, 197, 0.470588)P7板主警告灯与警告牌

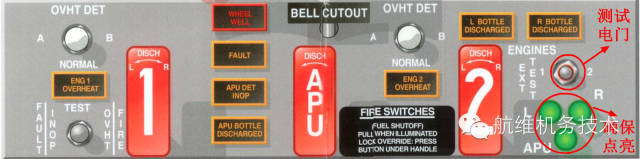

2：扳动P8-1TEST电门到OVHT/FIRE位置并保持，确认P8板火警面板的APU火警灯亮，确保P7板上的正副驾驶主警告灯和火警灯亮，确保系统警告牌上OVHT/DET灯亮，确保听到火警铃音，确保右主轮舱APU控制面板的火警灯和火警喇叭响。

; p6 N; s, f& U7 m
登录/注册后可看大图

1 F/ E. @% d, h8 s! D0 {9 d4 N3:爆炸帽测试:按压火警测试面板的爆炸帽测试开关，确保APU爆炸帽灯点亮。

7 ~6 t7 H, P1 ]4 U
登录/注册后可看大图

% `( y' ^0 ^- ^5 t! Z7 S4:将APU启动电门置于START位2秒以后松开，电门自动保持于ON位。注意启动时需要密切注意APU的排气温度表，当排气温度大于800度且不立即回落的时候，需要立即将APU启动电门关断于OFF位，防止APU损坏。此外低滑油压力灯会点亮，APU启动过程中转速达到约30%的时候，低滑油压力灯自动熄灭。
' |) y' W" a4 M: N7 q8 D9 |) {


登录/注册后可看大图

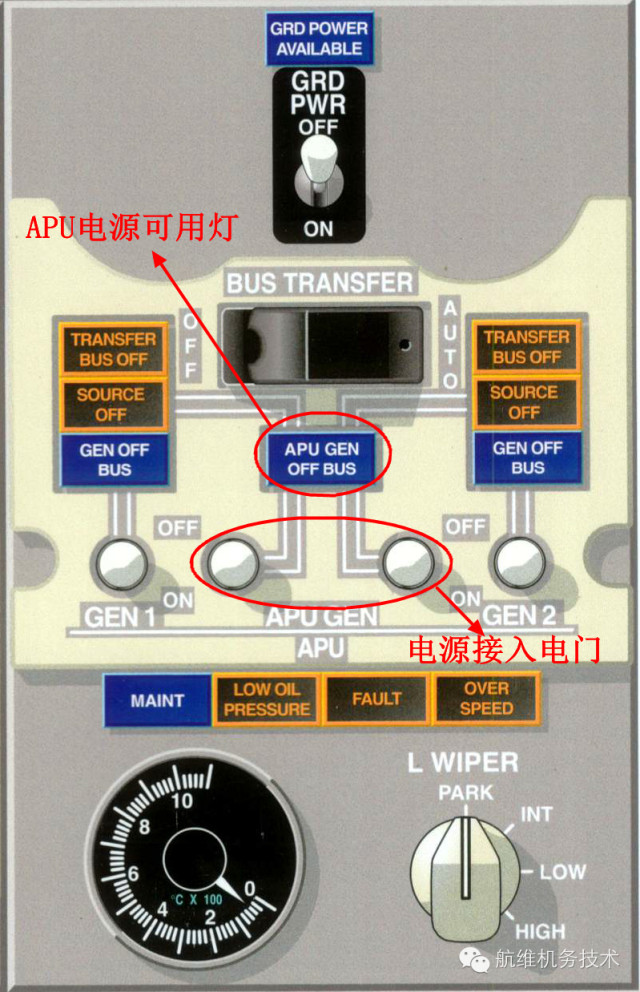

- y3 N; ], v5 L1 Q) M2 O5:当APU电源可用灯亮时，可以通过发电机及交流电源控制面板接入APU电源。

# o# f, K0 k6 }' `% k( i
登录/注册后可看大图

6:视情况开启P5板上其他电门。
